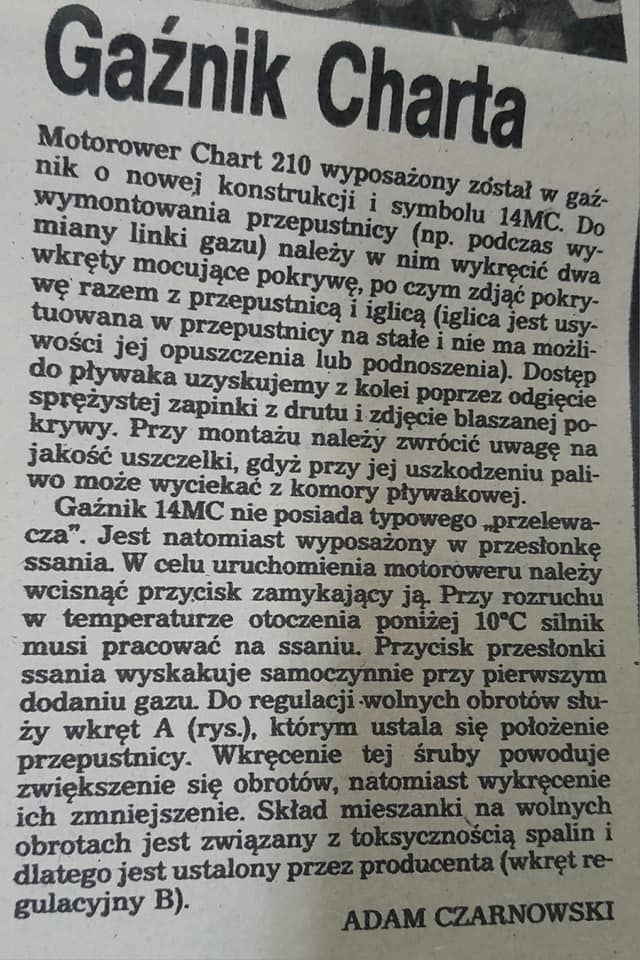

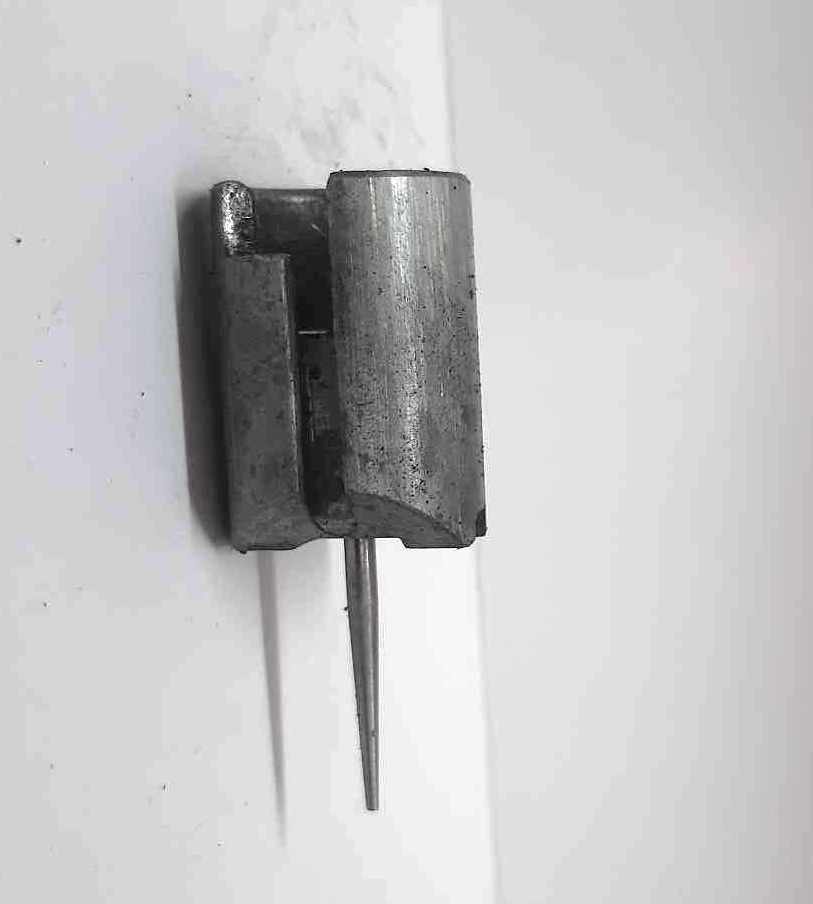

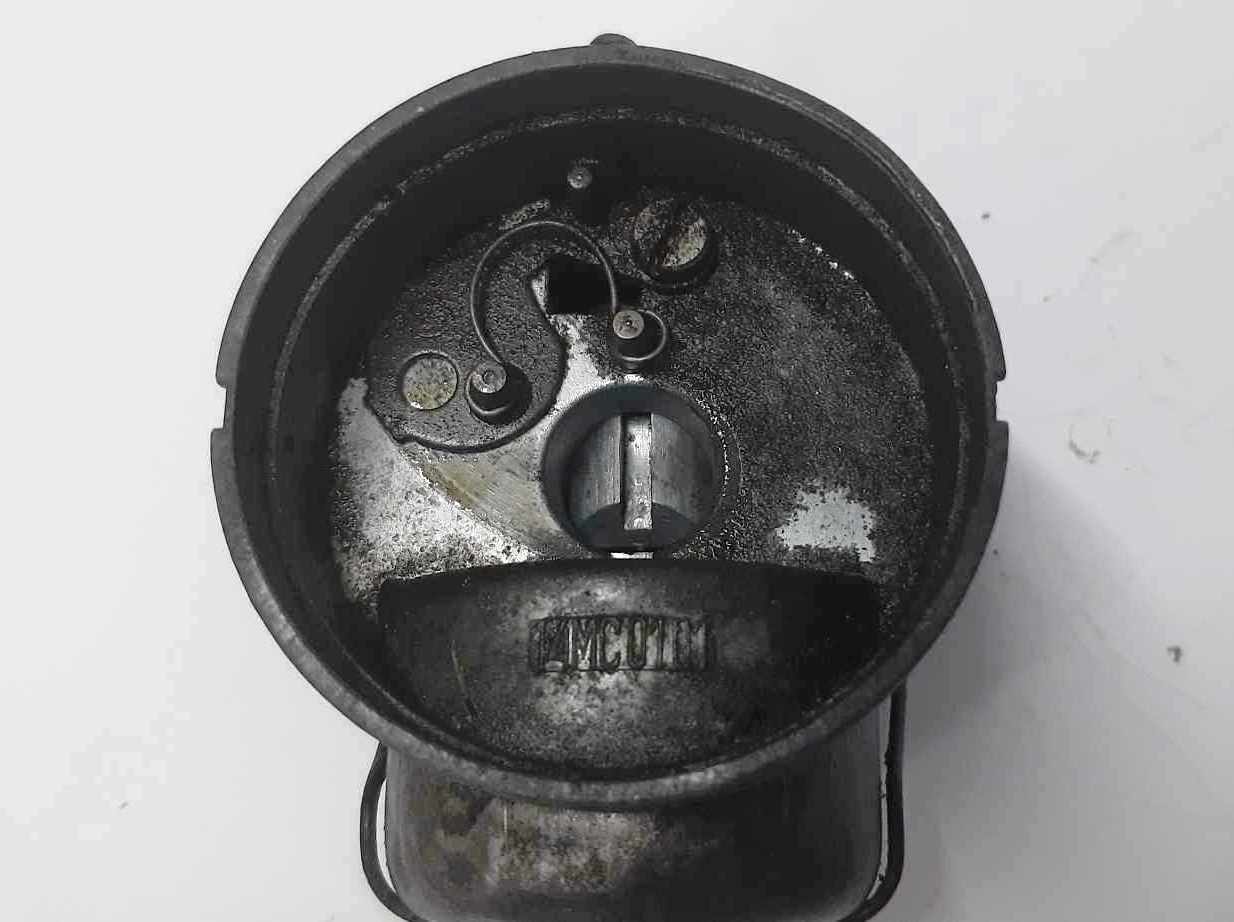

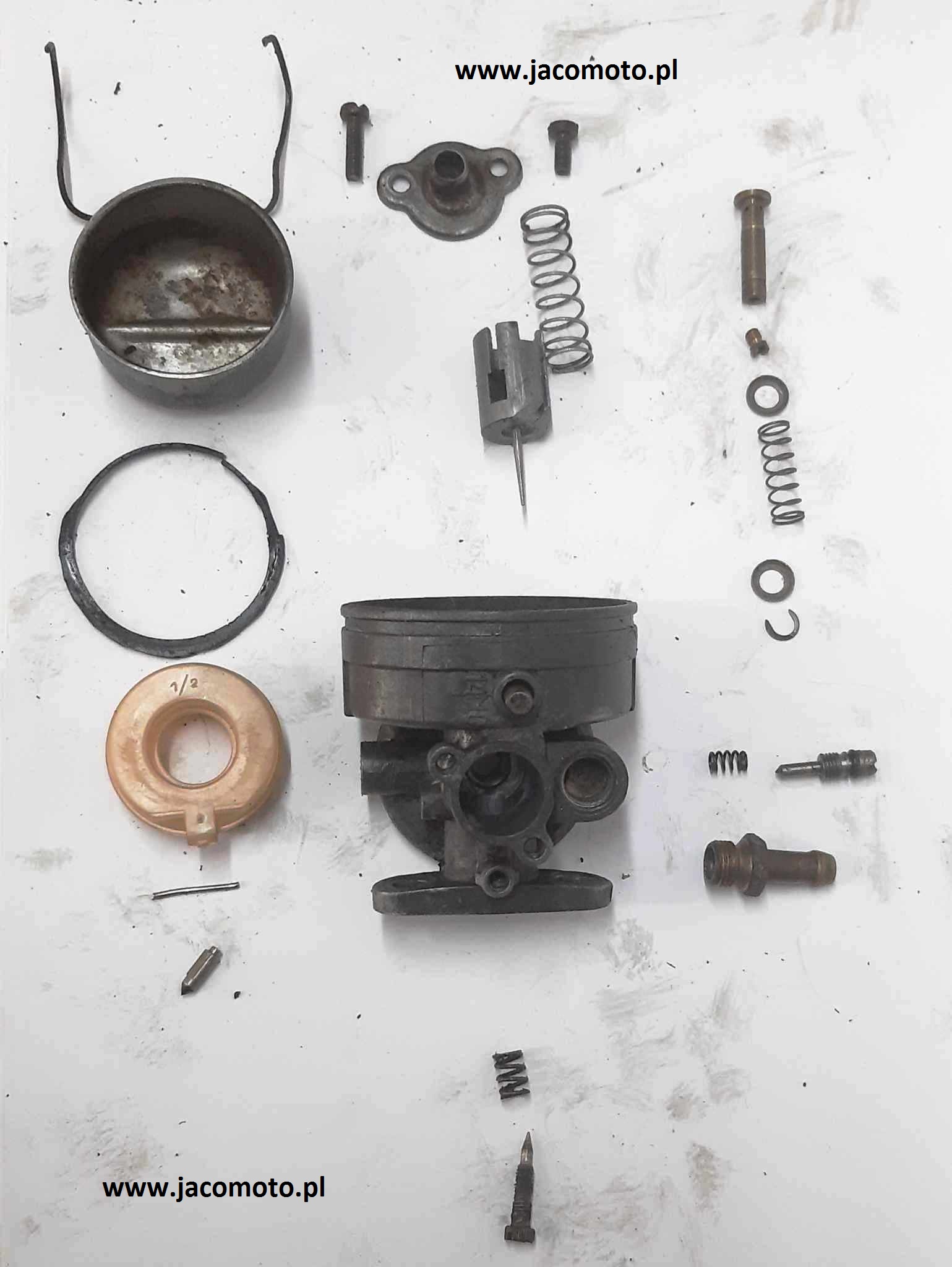

"Motorower Chart 210 wyposażony został w gaźnik o nowej konstrukcji i symbolu 14MC.Do wymontowania przepustnicy (np. do wymiany linki gazu) należy wykręcić dwa wkręty mocujące pokrywę razem z przepustnicą, po czym zdjąć pokrywę razem z przepustnicą i iglicą (iglica jest usytuowana w przepustnicy na stałe i niema możliwości jej opuszczenia ani podwyższenia. Dostęp do pływaka uzyskujemy z kolei poprzez odgięcie sprężystej zapinki z drutu i zdjęcie blasznej pokrywy.
Przy montażu należy zwrócić uwagę na jakość uszczelki, gdyż przy jej uszkodzeniu paliwo może wyciekać z komory pływakowej. Gaźnik 14MC nie posiada typowego "przelewacza". Jest natomiast wyposażony w przesłonkę ssania. W celu uruchomienia motoroweru należy wcisnąć przycisk zamykający ją. Przy rozruchu w temperaturze otoczenia poniżej 10°C silnik musi pracować na ssaniu. Przycisk przesłonki ssania wyskakuje samoczynnie przy pierwszym dodaniu gazu. Do regulacji wolnych obrotów służy wkręt którym ustala się położenie przepustnicy. Wkręcenie tej śruby powoduje zwiększenie się obrotów, natomiast wykręcenie ich zmniejszenie. Skład mieszanki na wolnych obrotach jest związany z toksycznością spalin i dlatego jest ustalony przez producenta.
ADAM CZARNOWSKI" Producent:
Lata produkcji:
Gaźnik montowano w silnikach 027 , oraz kosiarkach z silnikami 171 i pochodne.

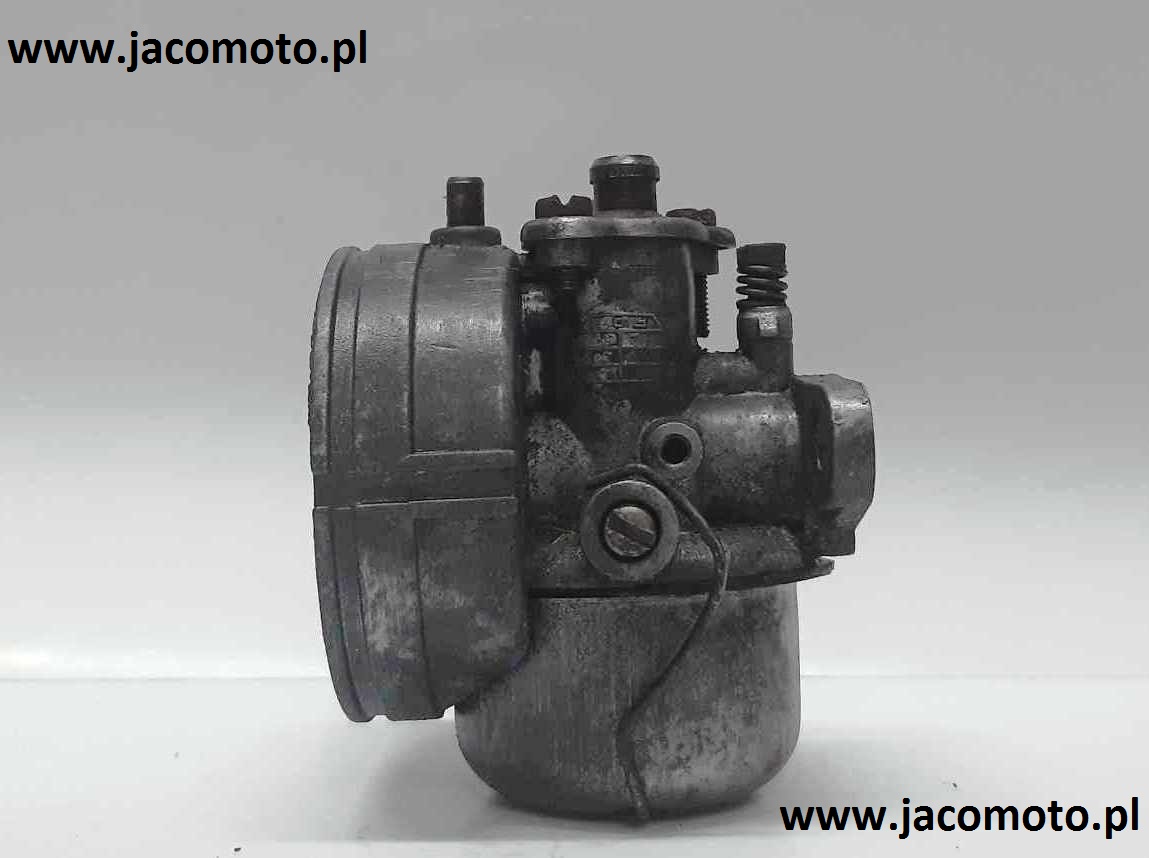

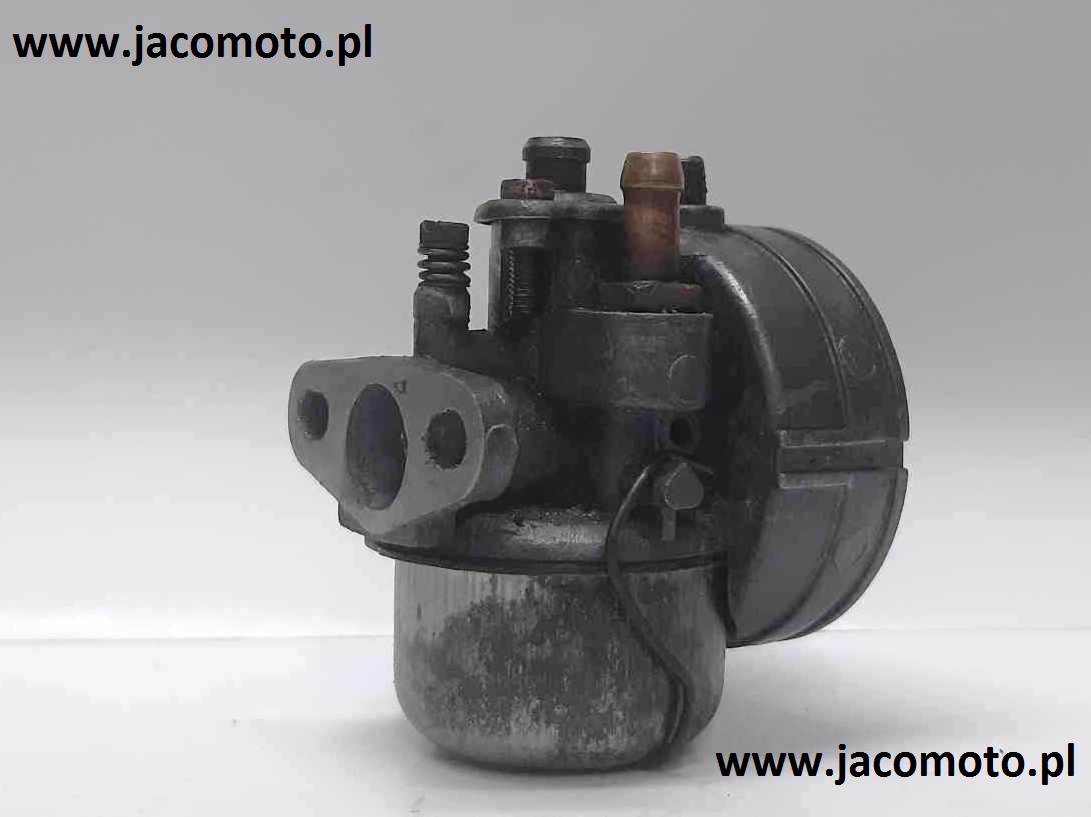

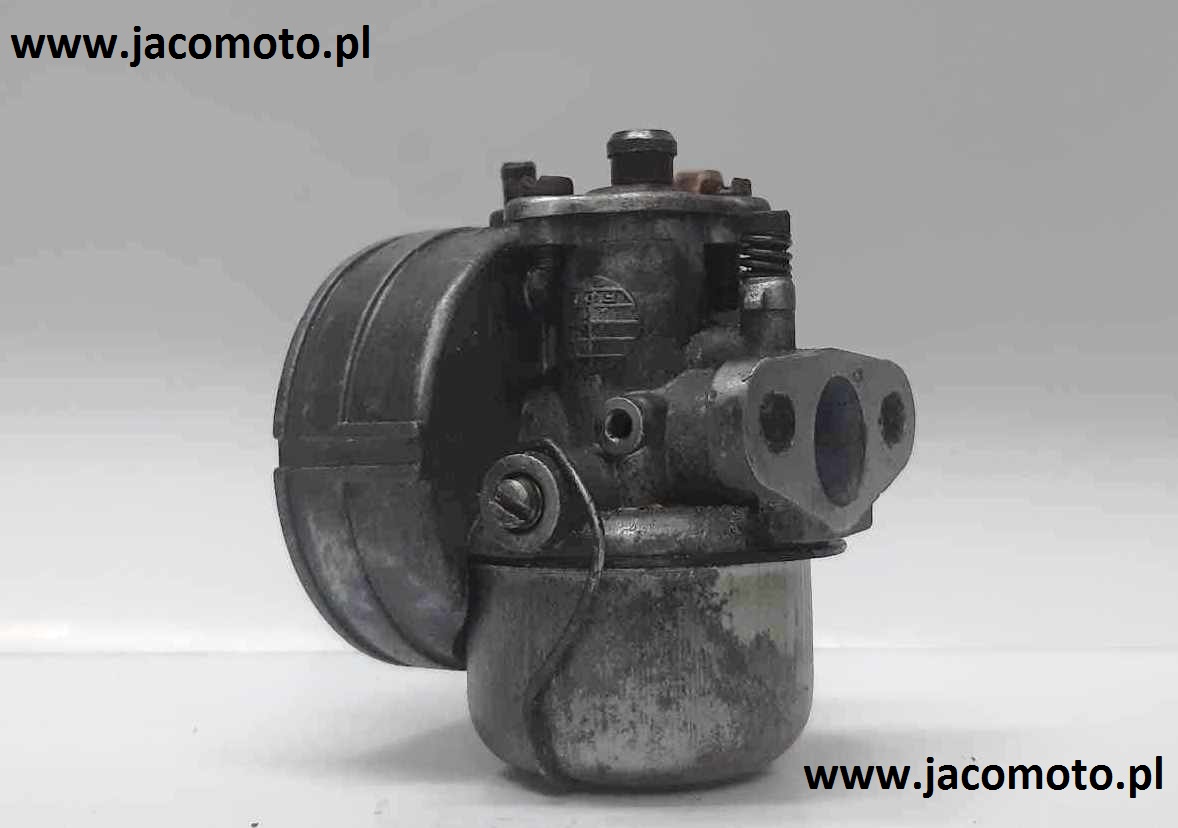

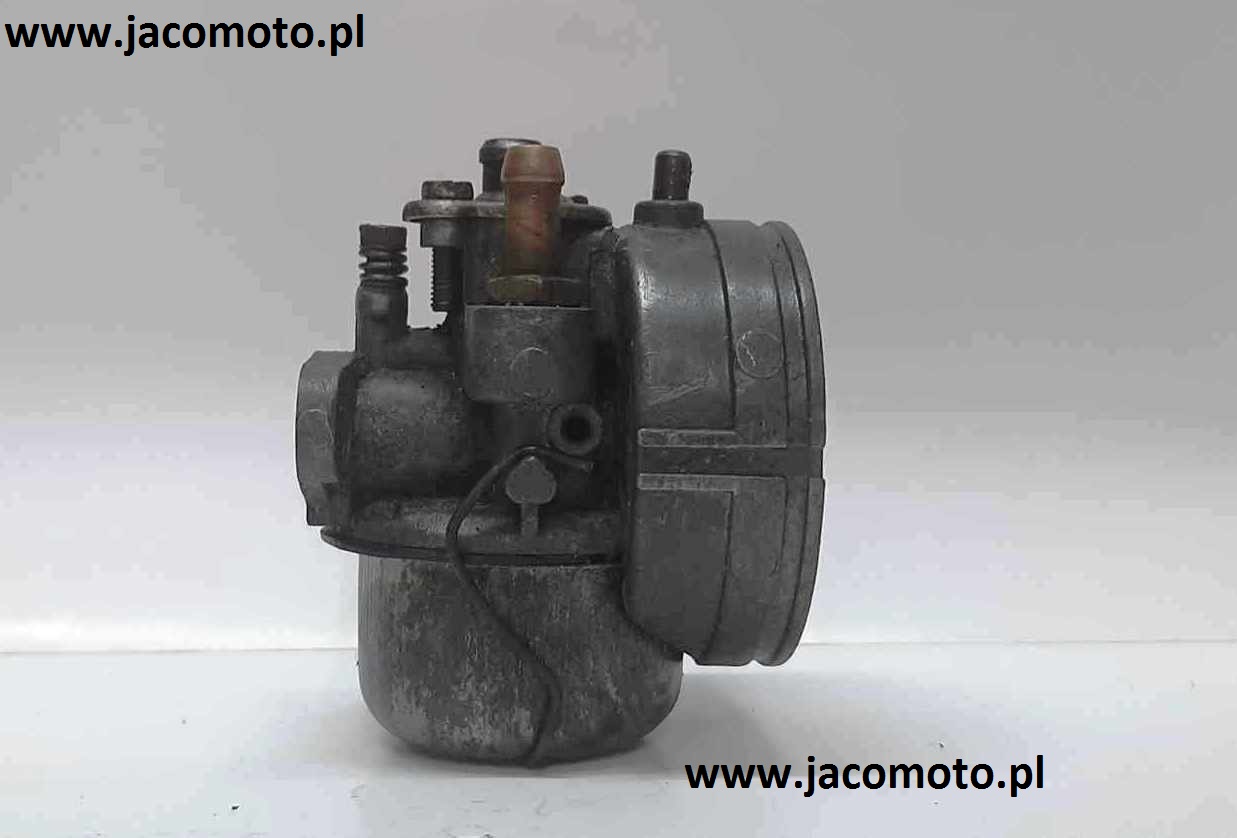

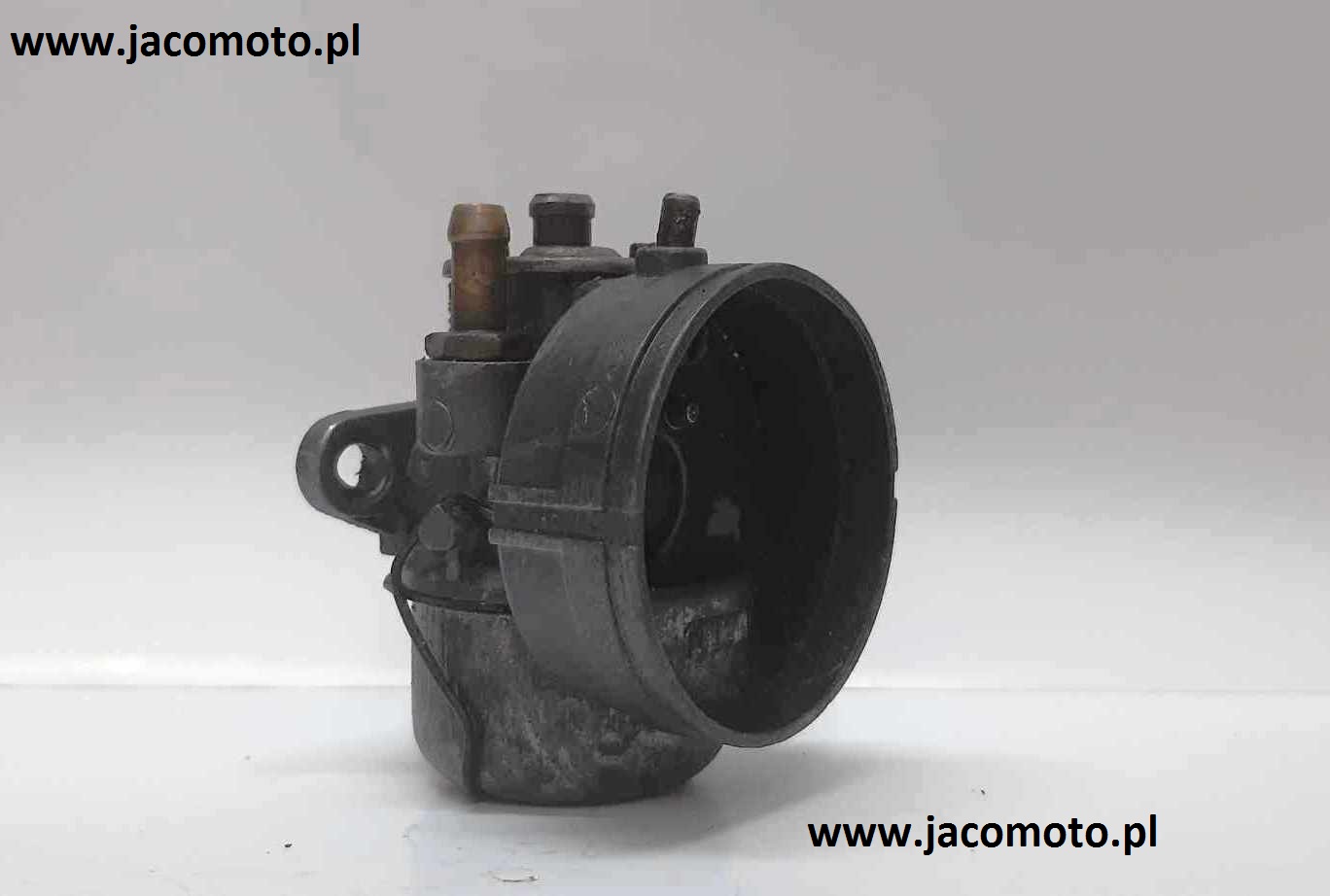

Gaźnik 14MC
Dane techniczne:
Gaźnik poziomy14MC
centralną komorą pływakową. Wyposażony w układ rozruchowy ("ssanie") w postaci przesłony rozruchowej odblokowywanej linką gazu oraz układ regulacji składu miesznki.

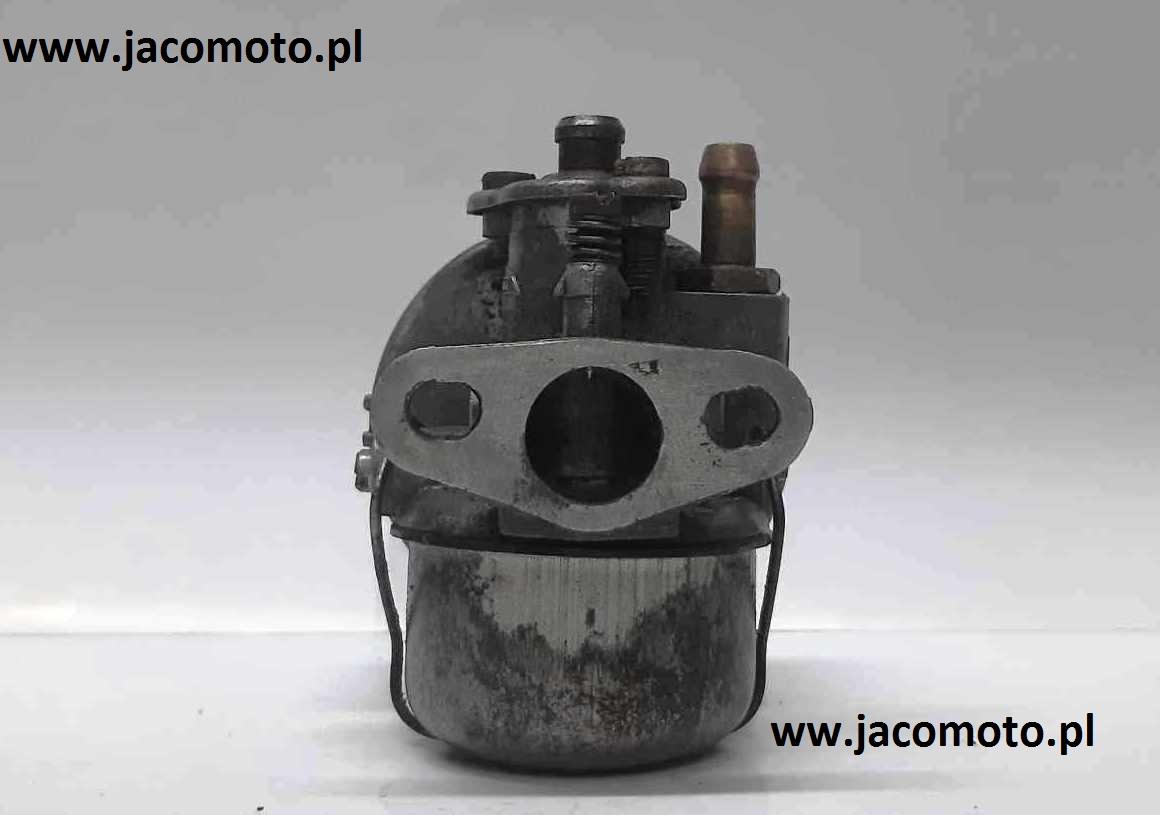

Mocowany do króćca ssania zapomocą kołnierza oraz dwóch śrub M6.
Średnica komory mieszania/Średnica przelotu - 14 mm
Dysza główna paliwowa (przepustowość wody w ciągu 1 min)ccm/H2O - 79
Dysza wolnych obrotów (przepustowość wody w ciągu 1 min)ccm/H2O -
Średnica rozpylacza - ---8 mm
Iglica przepustniy średnica końca wysokość stożka - ... mm
Zawieszenie iglicy przepustnicy licząc nacięcia od góry iglicy - ------
Kąt ścięcia przepustnicy -....2
Poziom paliwa w komorze pływakowej mierzonej od górnej krawędzi komory pływakowej - ..... mm
